Dettagli:
|
| Materiale: | Acciaio | Carico nominale: | 10 - 150KN |
|---|---|---|---|
| Peso: | 10,8-13,9 kg | Tipo: | Puliera di sollevamento |
| Applicazione: | sollevamento di corde | Tipo: | Ad uncino |
| Evidenziare: | strumenti d'acciaio di costruzione,pali della grata |
||

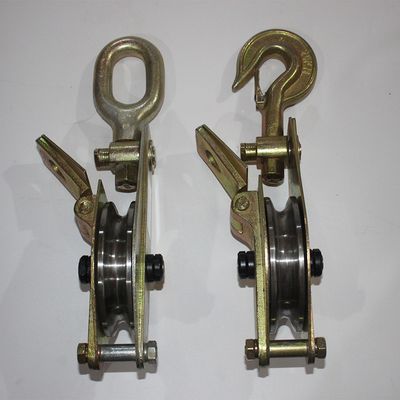

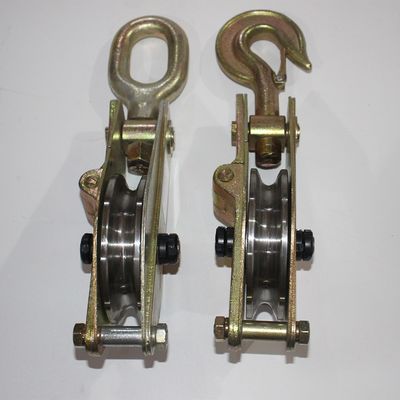

Strumenti per l'erezione della torre tipo gancio fune di filo pesante Snatch Pulley Block per il sollevamento di fune
Applicazione
È utilizzato per il sollevamento e l'abbassamento nella costruzione di linee di trasmissione.
La fascia è realizzata in acciaio qualificato ad alta resistenza, la fascia è montata su cuscinetti a sfera. Il telaio dei blocchi di puleggia è zincato. Tutti i blocchi sono stati testati prima di uscita in fabbrica.
Il blocco di puleggia a fascia singola può essere progettato come tipo lato aperto e tipo lato chiuso.
Nota: al momento dell'ordine si prega di specificare gli stili di montaggio (gancio, occhio, clevis).
Caratteristiche
1Materiale: lega di alluminio
2- tipo di gancio di apertura a ruota singola. Due o tre fasce sono chiuse.
3E' leggero con la lega di alluminio.
Dati tecnici
| Numero d'ordine | Modello | Numero di fasce | Carico nominale (kN) | Diametro esterno × larghezza ((mm)) | Peso (kg) | Tipo di punto di sollevamento | ||
| 11101 | QH1GN-1K | 1 | 10 | Φ100×31 | 1.8 | G | H | |
| 11102 | QHN1-2 | 2 | 10 | Φ80×27 | 1.8 | G | H | |
| 11103 | QHN1-3 | 3 | 10 | Φ80×27 | 2.1 | G | H | |
| 11111 | QHN2-1K | 1 | 20 | Φ120×35 | 2.2 | G | H | B |
| 11112 | QHN2-2 | 2 | 20 | Φ100×31 | 2.6 | G | H | |
| 11113 | QHN2-3 | 3 | 20 | Φ100×31 | 3.7 | G | H | |
| 11121 | QHN3-1 | 1 | 30 | Φ150×39 | 3.4 | G | H | B |
| 11122 | QHN3-2 | 2 | 30 | Φ120×35 | 4.5 | G | H | |
| 11123 | QHN3-3 | 3 | 30 | Φ100×31 | 4.6 | G | H | |
| 11131 | QHN5-1K | 1 | 50 | Φ166×40 | 5.2 | G | H | B |
| 11133 | QHN5-2 | 2 | 50 | Φ150×39 | 5.5 | G | H | |
| 11134 | QHN5-3 | 3 | 50 | Φ120×35 | 5.1 | G | H | |
| 11141 | QHN8-1K | 1 | 80 | Φ205×49 | 7.2 | G | H | B |
| 11142 | QHN8-2 | 2 | 80 | Φ166×40 | 8.3 | G | H | |
| 11143 | QHN8-3 | 3 | 80 | Φ150×39 | 7.9 | G | H | |
| 11151 | QHN10-1K | 1 | 100 | Φ246×60 | 11.4 | G | B | |
| 11152 | QHN10-2 | 2 | 100 | Φ166×40 | 10.2 | H | ||
| 11153 | QHN10-3 | 3 | 100 | Φ150×39 | 11.7 | H | ||
| 11161 | QHN15-1K | 1 | 150 | Φ280×65 | 12.1 | B | ||
| 11162 | QHN15-2 | 2 | 150 | Φ205×49 | 12.8 | H | ||
| 11163 | QHN15-3 | 3 | 150 | Φ166×40 | 11.8 | H | ||
| 11164 | QHN15-4 | 4 | 150 | Φ150×39 | 13.9 | H | ||
USe: applicato nella costruzione in linea al peso della gru, ecc.
Caratteristiche: per adottare il pannello laterale in lega di alluminio e la fascia di nylon MC.in modo che sia leggera.il blocco monosheave è aperto.
Altri strumenti correlati per l'erezione di torri
Poltrone per gin Ventilatore per cavi
Corde di filo d'acciaioAncoraggio a vite di terra
Catene a corda in PP
